De meerlaagse synergie van drukfiltratie
Bij industriële bladfilters kan een enkel vel fijngeweven draaddoek nooit op zichzelf overleven. Onder hoge pompdrukken zou een eenzaam filterscherm onmiddellijk buigen, uitrekken en instorten in het afvoerkanaal. Om stabiele micronwaarden en een langere levensduur te bereiken, moet uw filteroppervlak ontworpen zijn als eenstijve, meer-laagse mechanische matrix.

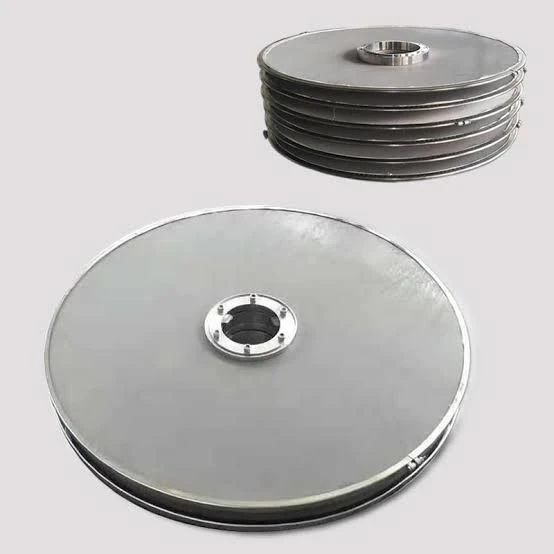

Wij zijn gespecialiseerd in het vervaardigen van vooraf-geconfigureerde, meer-laagse roestvrijstalen gaasconstructies die speciaal zijn ontworpen voor de restauratie van filterbladen. Wij leveren de compleet ontworpen sandwich: de ultra-gladde, fijne actieve filtratielaag die de vaste stoffen tegenhoudt; de nauwkeurig-gekalanderde tussenlagen die als mechanische buffers fungeren; en de zware-geplooide drainagekern die het stijve skelet van het hele paneel vormt.
Door deze lagen onder precieze elektronische spanning aan elkaar te binden voordat ze worden ingekaderd, zorgt onze meer-laagsmatrix voor een optimale vloeistofstroom en maximale weerstand tegen hoog-pneumatische schudkrachten met een hoge frequentie.
Details
Technische specificaties
Kies de exacte structurele laagconfiguratie op basis van de specifieke taartgewicht- en drukgegevens van uw fabriek:
| Laagconfiguratie | Totale materiaaldikte | Uitsplitsingen van laag-voor-laagarchitectuur | Primair operationeel voordeel |
| 3-laags standaard | 3,5 mm – 4,0 mm |

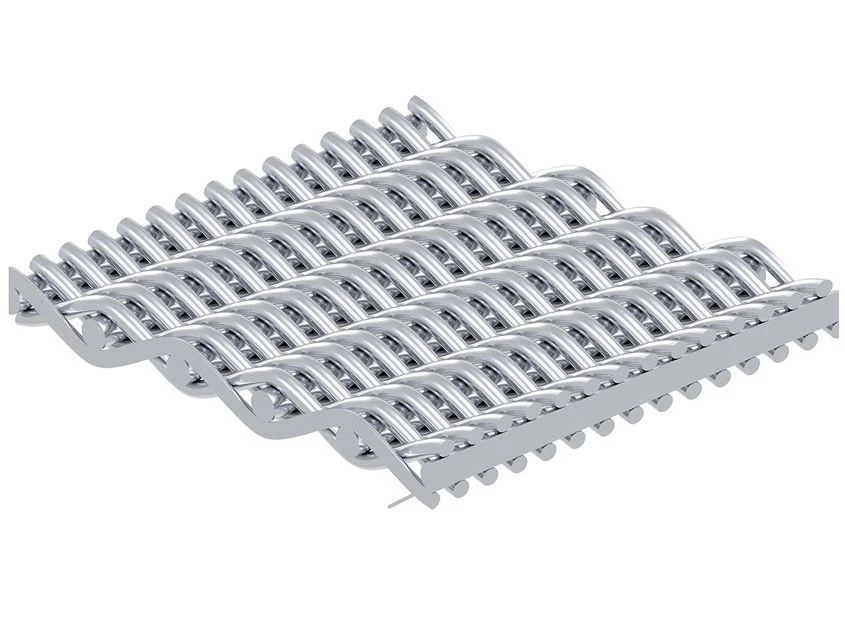

• Gezicht 1: 24x110 Dutch Weave • Kern: zwaar 4x4 ondersteuningsscherm • Gezicht 2: 24x110 Dutch Weave |
Lichtgewicht; lage kosten vooraf; optimaal voor vloeistoffen met een lage-viscositeit en weinig vaste stoffen. |
| 5-Lagen voor zwaar gebruik | 4,5 mm – 5,5 mm |
• Laag 1: 24x110 Nederlands weefsel • Laag 2: 20x20 steungaas • Laag 3: 4x4 zware drainagekern • Laag 4: 20x20 steungaas • Laag 5: 24x110 Dutch Weave |
De industriestandaard.Tussenlagen van 20x20 voorkomen dat fijne mesh-uitrekken; hoge weerstand tegen cakeoverbrugging. |
| 7-laags extreem | 6,0 mm – 7,5 mm |
• Laag 1: Fijne filtratiezijde • Laag 2 en 3: dubbel-getrapte structurele steun • Laag 4: ultra-zware geperforeerde kern • Laag 5 en 6: dubbel-getrapte structurele steun • Laag 7: Fijne filtratiezijde |
Maximale mechanische stijfheid; ontworpen voor zwaar mineraalslib en hevig pneumatisch schudden met hoge- frequentie. |
Belangrijkste technische voordelen van onze engineered matrix
● Anti-doorzakkende tussensteun:In onze configuraties met vijf- lagen en zeven lagen fungeren de tussenliggende vierkante mazen als een vitale brug. Ze voorkomen dat de microfijne inslagdraden van de buitenste 24x110 filtratielaag in de grotere openingen van de interne drainagekern worden gedreven wanneer de pompdruk stijgt, waardoor lokale draadmoeheid volledig wordt geëlimineerd.
● Geoptimaliseerd intern vloeistofafvoerkanaal:Het centrale zware kerngaas wordt gekrompen met behulp van speciaal gereedschap om de interne lege ruimtes te maximaliseren. Hierdoor kan het schone, geklaarde filtraat verticaal naar beneden richting het uitgangsmondstuk stromen zonder enige stroombeperking, waardoor uw schone initiële druk ongelooflijk laag blijft.
● Uniform gekalanderde vlakheid:Elke lagencombinatie is nauwkeurig-gekalanderd om een perfecte parallelle vlakheid over het gehele paneeloppervlak te garanderen. Deze absolute vlakheid garandeert dat uw geautomatiseerde afvoer van droge cake feilloos functioneert, waardoor de cake onmiddellijk valt zonder natte zakken achter te laten.
Stuur ons eenvoudig uw huidige paneeldikte, het vereiste aantal lagen of bladblauwdrukken.-Wij bieden volledig op maat gemaakte gaasmatrixconfiguraties die zijn afgestemd op uw bedrijf.
