Specificatie

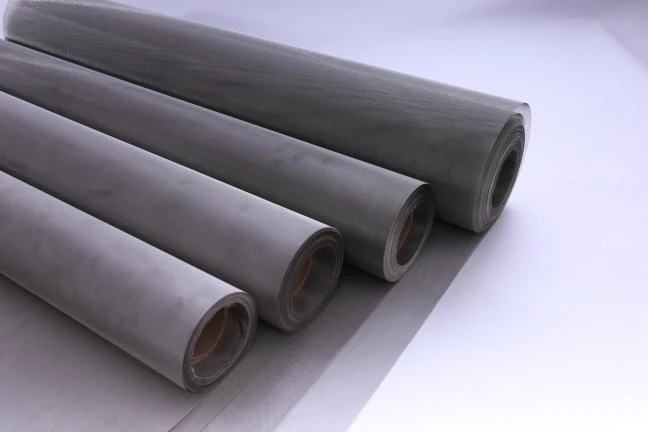

Roestvrij staaldraadgaasis gemaakt van hoogwaardige roestvrij staalsoorten, waaronder 304, 304L, 316, 316L, 310, 310S, 314 en 321. Het biedt uitstekende weerstand tegen corrosie, roest, slijtage, zuren en logen, terwijl het hoge sterkte en langdurige-duurzaamheid biedt. Dit maakt het ideaal voor vloeistof-, gas- en vaste filtratie in een breed scala aan industriële toepassingen.

Wij leveren diverse weefpatronen zoalsPlatbinding, twillbinding, Nederlands weefsel, Omgekeerd Nederlands weefsel, Vijf-heddleweefsel en Geplooid weefsel, elk ontworpen om een nauwkeurige controle van de filtratiesnelheid en het open gebied te bereiken. Daarnaast bieden we meerdere vormen, oppervlaktebehandelingen en speciale legeringsopties om aan diverse technische eisen te voldoen.

Om een perfecte match met uw wensen te garanderen, kunnen wij dat ookpas maaswijdten en snijlengtes aanvolgens uw specificaties. Onze gaasexperts staan klaar om u te helpen bij het selecteren van het meest geschikte gaas voor uw toepassing.

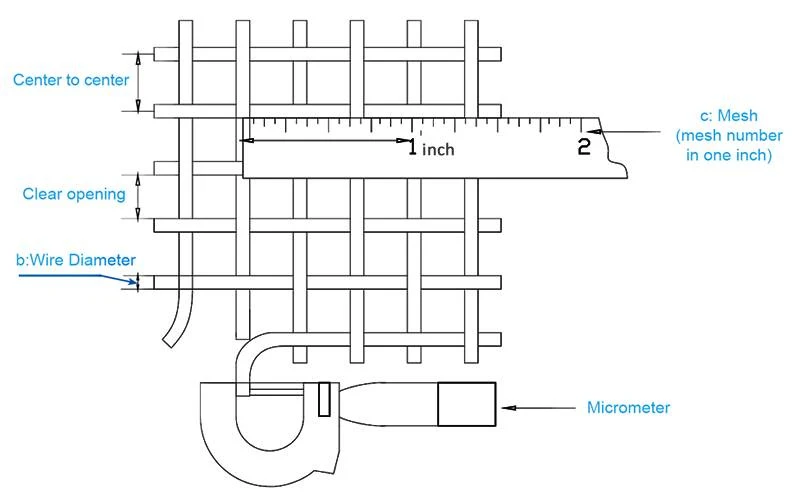

Gaas/inch	Draaddiameter		Opening		Open gebied	Gewicht (LB) /100 vierkante voet
Gaas/inch	Duim	MM	Duim	MM	Open gebied	Gewicht (LB) /100 vierkante voet
1 × 1	.080	2.03	.920	23.37	84.6	41.1
2 × 2	.063	1.60	.437	11.10	76.4	51.2
3 × 3	.054	1.37	.279	7.09	70.1	56.7
4 × 4	.063	1.60	.187	4.75	56.0	104.8
4 × 4	.047	1.19	.203	5.16	65.9	57.6
5 × 5	.041	1.04	.159	4.04	63.2	54.9
6 × 6	.035	.89	.132	3.35	62.7	48.1
8 × 8	.028	.71	.097	2.46	60.2	41.1
10 × 10	.025	.64	.075	1.91	56.3	41.2
10 × 10	.020	.51	.080	2.03	64.0	26.1
12 × 12	.023	.584	.060	1.52	51.8	42.2
12 × 12	.020	.508	.063	1.60	57.2	31.6
14 × 14	.023	.584	.048	1.22	45.2	49.8
14 × 14	.020	.508	.051	1.30	51.0	37.2
16 × 16	.018	.457	.0445	1.13	50.7	34.5
18 × 18	.017	.432	.0386	.98	48.3	34.8
20 × 20	.020	.508	.0300	.76	36.0	55.2
20 × 20	.016	.406	.0340	.86	46.2	34.4
24 × 24	.014	.356	.0277	.70	44.2	31.8
30 × 30	.013	.330	.0203	.52	37.1	34.8
30 × 30	.012	.305	.0213	.54	40.8	29.4
30 × 30	.009	.229	.0243	.62	53.1	16.1
35 × 35	.011	.279	.0176	.45	37.9	29.0
40 × 40	.010	.254	.0150	.38	36.0	27.6
50 × 50	.009	.229	.0110	.28	30.3	28.4
50 × 50	.008	.203	.0120	.31	36.0	22.1
60 × 60	.0075	.191	.0092	.23	30.5	23.7
60 × 60	.007	.178	.0097	.25	33.9	20.4
70 × 70	.0065	.165	.0078	.20	29.8	20.8
80 × 80	.0065	.165	.0060	.15	23.0	23.2
80 × 80	.0055	.140	.0070	.18	31.4	16.9
90 × 90	.005	.127	.0061	.16	30.1	15.8
100 × 100	.0045	.114	.0055	.14	30.3	14.2
100 × 100	.004	.102	.0060	.15	36.0	11.0
100 × 100	.0035	.089	.0065	.17	42.3	8.3
110 × 110	.0040	.1016	.0051	.1295	30.7	12.4
120 × 120	.0037	.0940	.0064	.1168	30.7	11.6
150 × 150	.0026	.0660	.0041	.1041	37.4	7.1
160 × 160	.0025	.0635	.0038	.0965	36.4	5.94
180 × 180	.0023	.0584	.0033	.0838	34.7	6.7
200 × 200	.0021	.0533	.0029	.0737	33.6	6.2
250 × 250	.0016	.0406	.0024	.0610	36.0	4.4
270 × 270	.0016	.0406	.0021	.0533	32.2	4.7
300 × 300	.0051	.0381	.0018	.0457	29.7	3.04
325 × 325	.0014	.0356	.0017	.0432	30.0	4.40
400 × 400	.0010	.0254	.0015	.370	36.0	3.3
500 × 500	.0010	.0254	.0010	.0254	25.0	3.8
635 × 635	.0008	.0203	.0008	.0203	25.0	2.63

Weefmethode van roestvrij staaldraad

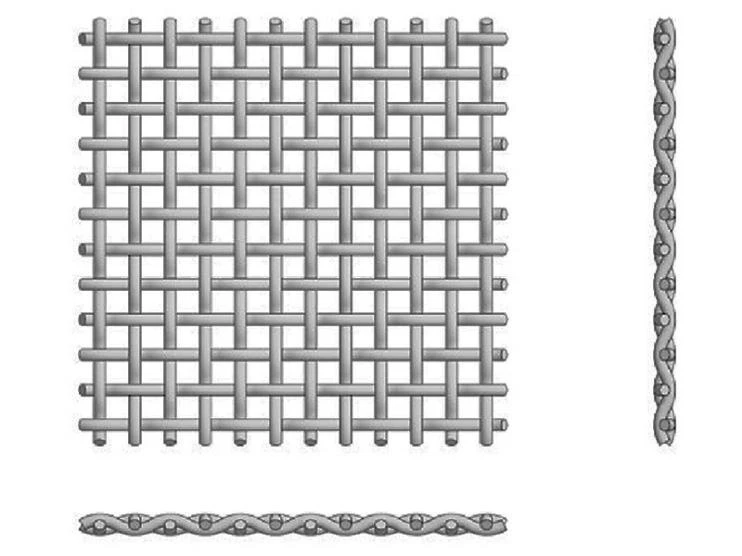

Gewoon weefsel

Bij platbinding kruisen elke scheringdraad en inslagdraad afwisselend over en onder elkaar in een hoek van 90 graden. Zowel ketting- als inslagdraden hebben dezelfde diameter, wat resulteert in uniforme openingsgroottes en een consistente, stabiele maasstructuur.

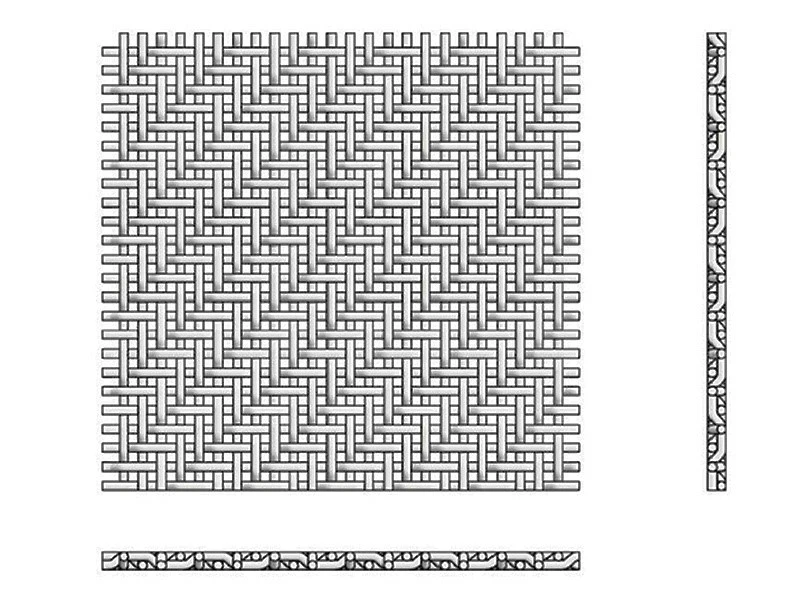

Twill-weefsel

Bij keperbinding gaat elke scheringdraad afwisselend over twee en onder twee inslagdraden, waardoor een diagonaal patroon ontstaat. Deze structuur maakt het gebruik van dikkere draden mogelijk voor hetzelfde aantal mazen, wat een hogere sterkte, betere flexibiliteit en verbeterde filtratieprecisie biedt in vergelijking met gewoon weefsel.

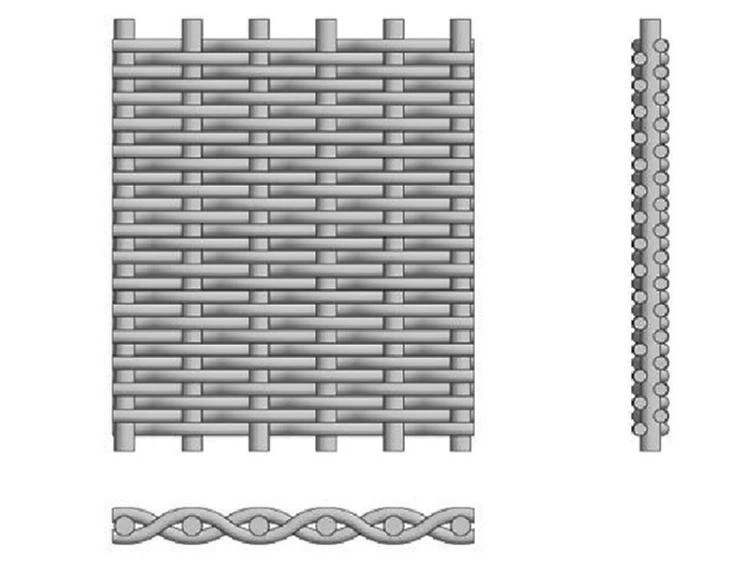

Nederlands Weefsel

Dutch Weave combineert verschillende draaddiameters in de schering- en inslagrichting. De scheringdraden zijn grover en gelijkmatig verdeeld, terwijl de inslagdraden fijner zijn en dicht op elkaar gepakt. Dit resulteert in een dicht, sterk gaas met uitstekende filtratieprestaties en hoge mechanische sterkte, dat vaak wordt gebruikt voor fijne filtratie en drukfilters.

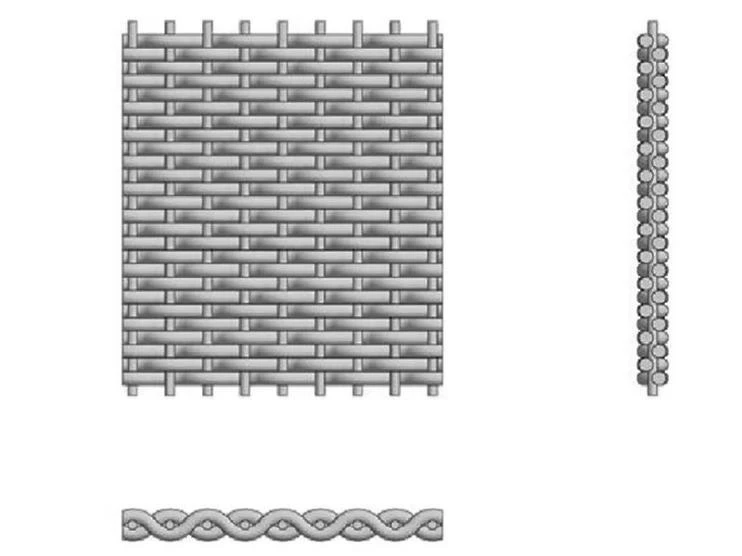

Omgekeerd Nederlands weefsel

Bij omgekeerd Nederlands weefsel zijn de kettingdraden fijner en dichter bij elkaar geplaatst, terwijl de inslagdraden dikker zijn. Deze omgekeerde structuur biedt een hoge stroomcapaciteit en superieure mechanische sterkte, waardoor het ideaal is voor filtratietoepassingen die zowel duurzaamheid als een efficiënte stroom vereisen.

Gewoon Nederlands geweven gaas

Mesh-telling Per inch	Draaddiameter *(afwijkinginslag)**		Absoluut Filter Beoordeling μm	Nominaal Filter Beoordeling μm
Mesh-telling Per inch	Inches	mm	Absoluut Filter Beoordeling μm	Nominaal Filter Beoordeling μm
8×85	0.0140*0.0126	36*0.32	300-320	310
12×64	0.0240*0.0165	0.61*0.42	260-280	250
12×90	0.0178*0.0120	0.45*0.30	270-300	211
14×88	0.0200*0.0130	0.51*0.33	255-275	250
14x100	0.0160*0.0110	0.41*0.28	235-260	182
16x100	0.0157*0.0110	0.40*0.28	200-220	160
16x120	0.0140*0.0094	0.36*0.24	180-198	150
20x150	0.0098*0.0070	0.25*0.18	155-185	120
24x110	0.0150*0.0100	0.38*0.25	115-128	110
30x150	0.0090*0.0070	0.23*0 18	90-105	90
30 x 280	0.0110*0.0037	0.28*0.09	100-110	100

Mesh-telling Per inch	Draaddiameter *(afwijkinginslag)**		Absoluut Filter Beoordeling μm	Nominaal Filter Beoordeling μm
Mesh-telling Per inch	Inches	mm	Absoluut Filter Beoordeling μm	Nominaal Filter Beoordeling μm
40x200	40x200	40x200	70-80	70
40x340	40x340	40x340	78-84	75
50x250	50x250	50x250	52-57	55
50x 280	50x 280	50x 280	50-55	50
50 x460	50 x460	50 x460	60-65	60
60 x 500	60 x 500	60 x 500	48-54	50
70x350	70x350	70x350	41-47	35
70x 620	70x 620	70x 620	45-48	45
80 x 300	80 x 300	80 x 300	45-50	45
80x 400	80x 400	80x 400	40-45	40
80x700	80x700	80x700	35-44	35

Omgekeerd Nederlands platgeweven gaas

Mesh-telling Per inch	Draaddiameter *(afwijkinginslag)**		Absoluut Filter Beoordeling μm	Nominaal Filter Beoordeling μm
Mesh-telling Per inch	Inches	mm	Absoluut Filter Beoordeling μm	Nominaal Filter Beoordeling μm
130x30	0.0079*00177	0.200*0.450	100-110	100
128x36	0.0079*0.0157	0.200*0.400	80-90	80
175x50	0.0059*0.0118	0.150*0.300	60-70	60
290x60	0.0035*0.0090	0.090*0.230	43-51	50
290x74	0.0035*0.0079	0.090*0.200	38-45	40
625 x105	0.0016*0.0055	0.042*0.140	23-28	25
630x134	0.0015*0.0051	0.040*0.130	18-23	17
720x150	0.0013*0.0043	0.035*0.110	16-20	14

Omgekeerd Nederlands keperstofweefsel

Mesh-telling Per inch	Draaddiameter *(afwijkinginslag)**		Absoluut Filter Beoordeling μm	Nominaal Filter Beoordeling μm
Mesh-telling Per inch	Inches	mm	Absoluut Filter Beoordeling μm	Nominaal Filter Beoordeling μm
72x15	0.0197*0.0197	0.500*0.500	450-500	520
132 x16	0.0140*0.0180	0.352*0.457	210-260	250
132 x 18	0.0140*0.0179	0.355*0.455	180-220	200
152 x 24	0.0120*0.0140	0.315*0.350	115-130	165
260x40	0.0059*0.0086	0.150*0.220	80-95	125
325 x 39	0.0059*0.0120	0.150*0.300	45-75	55
345 x 45	0.0055*0.0090	0.140*0.230	40-65	50
400x120	0.0026*0.0040	0.065*0.100	60-70	60

Twill Nederlands geweven mesh

Mesh-telling Per inch	Draaddiameter (afwijking)		Draaddiameter (afwijking)		Absoluut filter Beoordeling micron	Nominaal filter Beoordeling micron
Mesh-telling Per inch	Inches	mm	Inches	mm	Absoluut filter Beoordeling micron	Nominaal filter Beoordeling micron
20x 250	0.0100	0.254	0.0080	0:200	100-118	100
30x 360	0.0100	0.254	0.0060	0.152	95-105	90
40x560	0.0070	0.178	0.0040	0.102	75-83	65
50x 250	0.0100	0.254	0.0080	0.200	55-60	50
80x700	0.0040	0.102	0.0030	0.076	35-38	35
200 x600	0.0024	0.061	0.0018	0.046	28-32	30
165 x 800	0 0028	0.071	0.0020	0.051	25-39	25
165x1400	0.0028	0.071	0.0016	0.041	16-18	15
200x1400	0.0028	0.071	0.0016	0.041	12-14	10
250 x1400	0.0022	0.056	0.0016	0.041	11-13	9
325x2300	0.0014	0.035	0.0010	0.025	8-9	5
400x2800	0.0011	0.028	0.0008	0.020	4-5	2
500 x 3600	0.0010	0.025	0.0008	0.015	2-3	1

Kenmerken en voordelen van roestvrij staaldraadgaas

01.

Corrosiebestendigheid

Roestvrij staaldraadgaas biedt uitstekende corrosieweerstand en presteert betrouwbaar in een breed scala aan corrosieve omgevingen. Het garandeert een lange levensduur van zowel de gaas- als de roestvrijstalen filterelementen, zelfs onder zware chemische of vochtige omstandigheden.

02.

Slijtvastheid

Dankzij de uitstekende slijtvastheid behoudt het roestvrijstalen geweven gaas zijn structuur en prestaties bij langdurig gebruik. Het is bestand tegen wrijving en schokken, waardoor het ideaal is voor veeleisende filtratie- of zeeftoepassingen.

03.

Gemakkelijk schoon te maken

Het gladde roestvrijstalen oppervlak voorkomt dat onzuiverheden zich gemakkelijk hechten, waardoor een snelle reiniging en weinig onderhoud mogelijk zijn. Dit vermindert de uitvaltijd en de totale bedrijfskosten.

04.

Sterk en duurzaam

Roestvrij staal geweven gaas levert hoge treksterkte en uitzonderlijk draagvermogen-. Hij kan stabiel werken onder hoge temperaturen en zware belasting, waardoor consistente prestaties en duurzaamheid op de lange- termijn worden gegarandeerd.
